高信頼性の記録計を「より小さく、よりタフに」をモットーに徹底的にコストパフォーマンスを追及した記録計です。

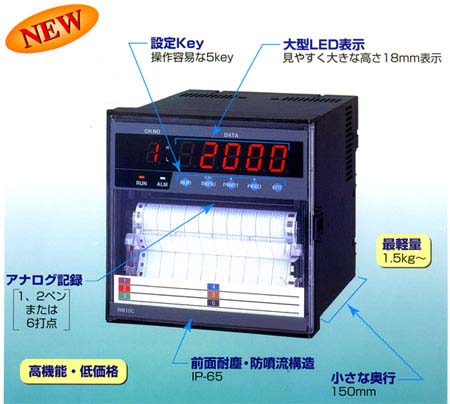

 特長

• 奥行き １５０ｍｍと業界最短
  外形寸法 １４４(W)×１４４(H)×１５０(D)mm。小さなパネルに取付ＯＫ

• 耐塵・防噴流構造
  ＩＰ-６５対応。食品、電気炉等悪環境でもＯＫ

• 質量 １.５ｋｇ（６打点）と軽量

• 通信機能（ＲＳ-２３２Ｃ）、マルチレンジを標準装備

• お客様の使い勝手に配慮し、操作・消耗部品を標準化しました

• 適合規格　ＵＬ、ＣＳＡ、ＣＥ

 仕様

		ペン計	打点計
入　　力	測定点数	１、２	６
	入力種類	直流電圧　：±10mV、0～20mV、0～50mV、±200mV、±1V 、±10V、0-5V
		直流電流　：４～２０mA（２５０Ωシャント抵抗外付け）
		熱電対　　：K、T、J、E、B、S、R、C、N、PR40-20、PLⅡ、U、L、Au-Fe
		測温抵抗体：Ｐｔ１００、ＪＰｔ１００
警　　報	出力点数	３点（ａ接点：内蔵オプション）	６点（ａ接点：内蔵オプション）
	接点容量	２５０Ｖ AC 3A max.（抵抗負荷）、３０Ｖ DC 3A max.（抵抗負荷）
電　　源	定格電源電圧	１００～２４０Ｖ AC（５０／６０Hz）
	最大消費電力	３０ＶＡ以下（１００Ｖ AC）	２５ＶＡ以下（１００Ｖ AC）
構　　造	取付・構造	パネル埋め込み形、ドア：防塵・防噴流構造（ＩＥＣ５２９－ＩＰ６５準拠）
	外形寸法	１４４Ｗ×１４４Ｈ×１５０Ｄmm
使用環境	正常動作範囲	周囲温度：０～５０℃　周囲湿度：２０～８０％ＲＨ
記録・印字部	記録方式	ディスポーザブルフェルトペン	ワイヤドット（６色リボン）
	印字方式	ワイヤドット（１色リボン）
	記録紙送り速度	５～１２０００mm／ｈ	０～１５００mm／ｈ
