◆特長

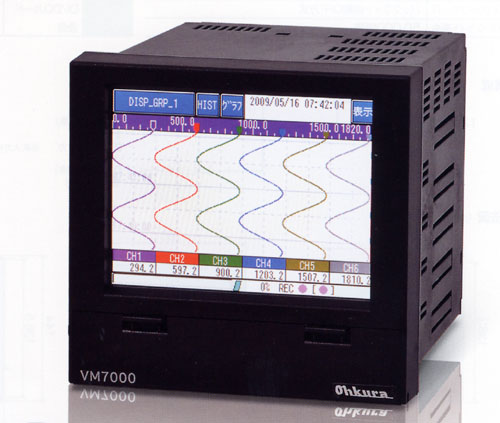

●5.7型TFT液晶タッチパネルを採用

●入力マルチレンジ

●入力チャネル3,6,9,12CHから選択

●PCサポートソフトウェア標準付属

●大容量SDカードへのデータ保存

●IP65による防水・防塵(前面部)

●イーサネット通信標準装備

●CE規格適合



◆仕様

入力	点数	3,6,9,12点から指定 (注)12点計についてはリレーカードおよびDI/DOカードのオプションは選択できません。
	測定周期	100ms
	記録周期	1秒～60分から選択(メイン/サブ記録) サブ記録のみ100msを選択可能
	入力信号	熱電対：(K,E,J,T,C,N,PLll,U,L,R,S,B,PR40-20,Au-Fe) 測温抵抗体：(Pt100,JPt100) 直流電圧：(-10～+10mV,0～20mV,0～50mV,-0.2～+0.2V,-1～+1V,-10～+10V,0～5V) 直流電流：(シャント抵抗外付け)(4～20mA)
性能	指示精度	入力レンジの±(0.1％＋1digit)
表示	表示器 5.7インチTFTカラーLCD(QVGA)　　タッチパネル　　抵抗膜方式
	表示項目	・トレンド表示(水平/垂直方向) ・ヒストリカルトレンド表示(水平/垂直方向) ・バーグラフ ・ディジタル表示 ・履歴表示(イベント/通信)
記録機能	記録媒体	SDカード(最大2GB) SDHCカード(最大32GB)
	内部メモリ容量	約100MB
	記録方式	表面REC.キーONにより、固定周期で記録開始。 記録開始ごとに新しいデータファイルを作成。
	データ保存周期	1時間～1年間から選択
	データフォーマット	CSVデータ：記録周期ごとに約120バイト(6チャネル入力時) バイナリデータ：記録周期ごとに約30バイト(6チャネル入力時) ＊データ量は記録条件により異なります。
警報機能	設定数	入力チャネルごとに4設定まで可能
	警報出力	1点(オープンコレクタ出力)
通信機能	イーサネット 10BASE-T	HTTPサーバ、FTPサーバ、 MODBUS TCP プロトコル
一般仕様	取り付け方法	パネル取り付け(垂直パネル)
	材質	ポリカーボネイト ガラス10％ UL94-V0 (ケース、ベゼル)
	外形寸法	〔パネル取り付け〕　150(W)×144(H)×181.8(D)mm
	質量	約0.9kg(3点入力タイプ)、約1.0kg(6点入力タイプ)
	定格電源電圧	100～240V　AC、50/60Hz
	消費電力	15VA以下(at 100V AC)、25VA以下(at 240V AC)
オプション	リレーカード DI/DOカード 通信	リレー：1a接点出力6点(コモン共通) DI/DO：入力(無電圧接点)9点/出力(オープンコレクタ)12点 RS-485(Modbus RTUプロトコル)

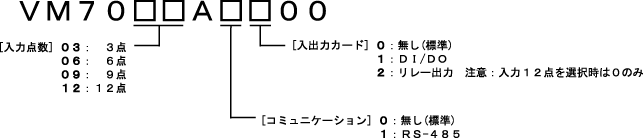

◆型式・構成

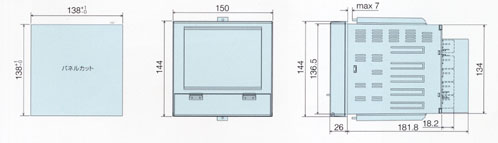

◆外形寸法図(mm)

---

製品の仕様とこのページに記載された内容は、改良のため予告なしに変更することがあります。
