RAT18雷达追踪系统

レーダーの機械的な軸合わせを室内で行うシステムです。
自動車の正面方向とレーダーの取付け方向の軸ズレをレーダービームの上下の軸ズレを観測しながら、レーダーの方向を機械的に調整するシステムです。
なお、レーダーがエンブレムの後ろにある場合は、エンブレムによるビームチルトも含めて調整できます。



特徴

• 自動車バンパー付近のレーダーのエイミング

仕様

周波数範囲	76 ~ 81GHz
仕様温度範囲	0度 ~ 40度
データ更新速度角	4Hz（250ms / 点）
角度の測定精度	±0.1°
挿入損失とビームチルトの同時測定	可

測定手順

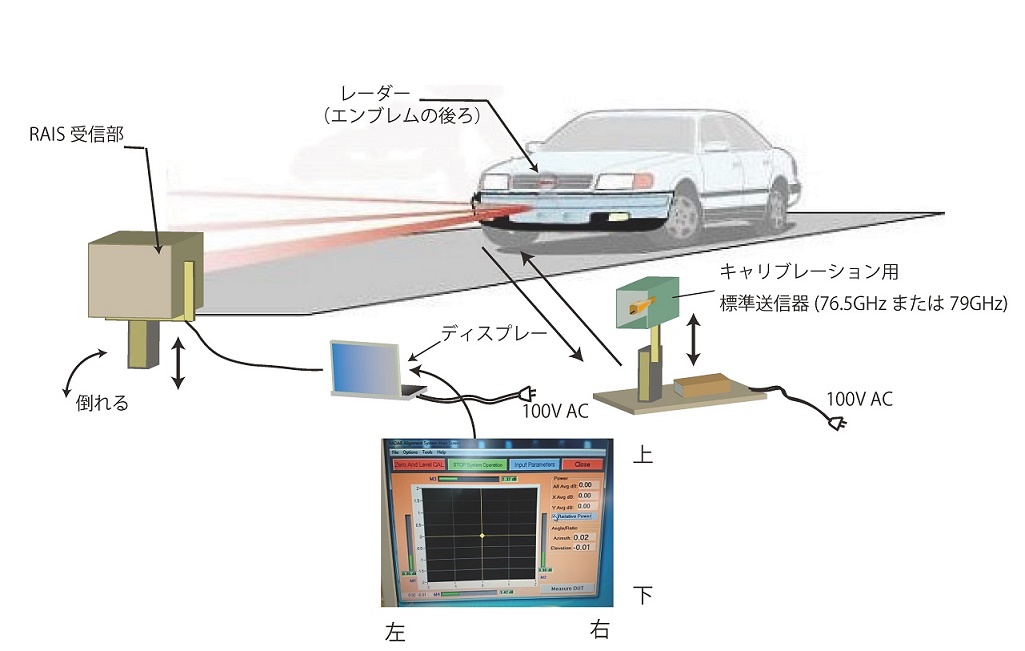

1. 自動車のレーダー電波を照射する
2．レーダー電波の左右上下の軸ズレをディスプレーを見ながら中心に移動させる

キャリブレーション

1. 自動車のレーダーの前に標準送信器を置き、レーダーエイミングシステムに正対させる
2．レーダーのエイミングシステムの中心を自動車のレーダー位置になるように上下調整する
3. ディスプレー上の点を中心に移動させる
4. 標準送信器を移動させる
