RCS07成像雷达（高速旋转型）

产品详细介绍

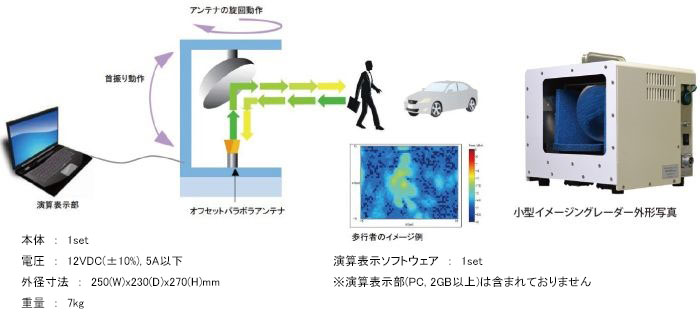

車などの移動体に搭載して対象物のRCSを3次元でリアルタイムに観察可能！！

用途

周波数	79GHz (BW 500MHz)
送信出力	+10dBm 以下
レーダー方式	FMCW
水平探知角度	43°
水平角度ステップ	0.5°
角度分解能	3°
感度(RCS10dBsm)	100m
距離角度	15cm
距離分解能	1m
表示	• 画像、鳥観図モード • 対象物または囲った部分のRCS • 指定部分の奥行き
記録	• 2 次元データ（画面更新時間で取得） • 3 次元データ（HDD が必要。2 次元の場合の10 倍の時間が必要） • バイナリーモード
垂直探知角度20° 垂直角度ステップ 2°　画面更新時間 0.5秒垂直角度ステップ0.5° 画面更新時間 2秒
垂直探知角度10° 垂直角度ステップ 2°　画面更新時間 0.3秒垂直角度ステップ 1° 画面更新時間 0.5秒垂直角度ステップ 0.5° 画面更新時間 1.2秒
垂直探知角度5° 垂直角度ステップ 0.5°　画面更新時間 0.4秒
垂直探知角度0° 画面更新時間 0.05秒

・CANで時間データを共有する
・防水対策あり
・偏波面：0/45/90の1つを指定
・レーダーと座標が分かる目印あり
・底面にアンテナ中心のガイドあり
・固定するためのボルト穴あり、周辺及び中心（カメラ用メスネジ）
・ケーブルは背面下部から揃えて出す
・水平器付き
