光纤熔接系统

【特長】

• 融着接続(スプライス)、テーパ加工、終端加工、カプラ作製、コンバイナ作製
• シングルモード、マルチモード、偏波保持ファイバ、フォトニック結晶ファイバ、特殊ファイバ、大口径ファイバに対応
• 自動XYアライメントならびに自動回転アライメント
• 低損失での融着接続(Φ125 μmのSMファイバの場合0.02 dB)
• True Core Imaging™技術による側面&端面イメージングと接続損失の同定

Vytran™　GPX3000シリーズは、1台で光ファイバの融着接続とテーパ加工が可能な自動光ファイバ加工機です。安定したフィラメント加熱方式で、偏波保持ファイバやフォトニック結晶ファイバのほか、大口径ファイバにも対応し、微細構造コアをもつ特殊ファイバの複雑な端面加工にもお使いいただけます。

◆加工機プラットフォームをベースに独自システムを構築可能です。

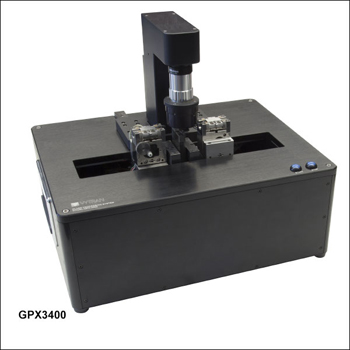

• プラットフォーム：GPX3400(クラッド径 <Φ1.25 mm)、GPX3600(クラッド径 <Φ1.7 mm)
• フィラメントアセンブリ：グラファイトフィラメント6種類、イリジウムフィラメント3種類
• ファイバーホルダーインサート：上部9種類、底部11種類
