業界最高水準のサイズ・軽さのハイブリッドレコーダー

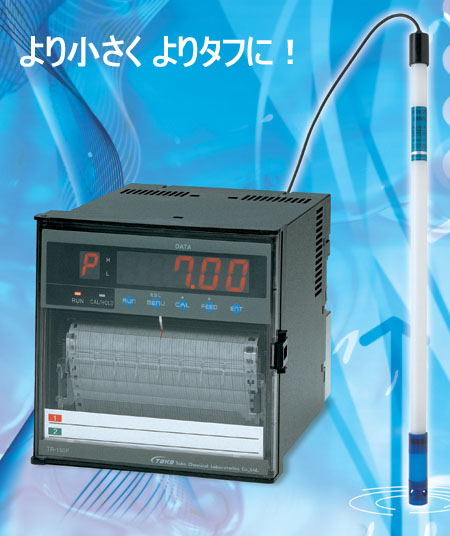

pH/ORP指示調節記録計TR-150Pは奥行きを短くし、省スペース化した小型・軽量の指示調節記録計です。
大きく見やすいデジタル表示と、100mm幅の記録紙にアナログ記録、定時刻印字やリスト印字ができます。
また、スケーリング機能により、記録範囲を拡大してデータの変化を大きく記録できます 。

◆機能的特長

●最小・最軽量 　　奥行174mm、2kg以下

●標準装備 上下限警報設定、RS-232C通信機能

●適用規格 UL、CSAに適応

●防塵・防噴流構造 IP65対応

●スケーリング機能 pH 4pH幅、ORP 400mV幅に拡大できます

●印字機能 定時刻印字、リスト印字が可能

◆仕様

形式		TR-150P
入力	測定範囲	0～14pH/±2000mV
	測定周期	200ms
	入力種類	センサ入力：pHガラス電極/ORP電極
		温度補償入力：350Ω、500Ω、1KΩ、6.8KΩ、10KΩ
性能・特性	精度定格	直線性：±0.03pH(±3mV) 再現性：±0.02pH(±1mV)
	ノイズ除去比	100dB以上(50/60±0.1Hz)
	絶縁抵抗	R.G入力端子～FG間：0.5kVDC 1000MΩ以上 その他の端子～FG間：0.5kVDC 20MΩ以上
	耐電圧	電源端子～接地端子間：1.5kV AC,1分間
		入力端子～接地端子間：0.5kV AC,1分間
	耐振動	10～60Hz 1m/s2以下
	耐衝撃	2m/s2以下
警報	出力点数	警報接点：2点(a接点) エラー接点：1点(a接点)
	接点容量	250V AC 3A Max(抵抗負荷)、30VDC 3A Max(抵抗負荷)
通信	タイプ	RS-232(標準)
電源	定格電源電圧	100～240V AC(50/60Hz)
	最大消費電力	20VA以下(100V AC)
構造	取付・構造	パネル埋め込み形、ドア：防塵・防噴流構造(IEC529-IP65準拠)

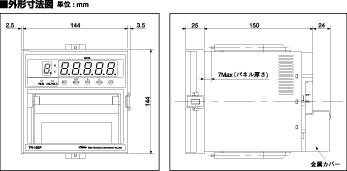

	外形寸法	144(W)×144(H)×174(D)mm
	質量	2.0kg以下
使用環境	正常動作範囲	周囲温度：0～50℃、周囲湿度：20～80％RH
記録・印字部	記録方式	ディスポーザブルフェルトペン
	印字方式	ワイヤドット(1色リボン)
	95％ステップ応答	1.0s以下
	記録周期記録紙	長さ：16m、幅：114mm、折りたたみ幅：40mm
	記録紙送り速度	5～12000mm/h



◆オプション

電流出力	4～20mA
イベント出力	常時出力
DI機能	紙送りの開始/停止

---

製品の仕様とこのページに記載された内容は、改良のため予告なしに変更することがあります。
