UPJ07超电导同轴电缆
-
- UPJ07超电导同轴电缆
- KAGAKU
- UPJ07
- 日本
- 现货
产品详细介绍
Feature

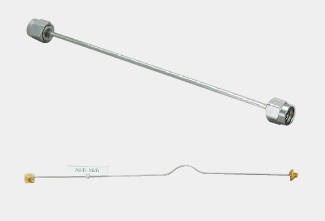

超低温用・強磁場用の超電導同軸ケーブルです。海外研究機関においても非常に多く使われています。
4K(ケルビン)以下で熱勾配のある場合での有用性が非常に高いケーブルです。
特性
熱伝導（材料単体）、挿入損失（各種材料とPTFE でケーブルを作った場合）および有用性（同）を比 較した表を次に示します。
| 熱伝導度 w/cmk at 1K (1) |
挿入損失 dB/m at 10GHz,4K (2) |
有用性 (1) x (2) | |
| 銅(Cu) | 0.15 | 1 | 0.15 |
| 銀(Ag) | 1 | 1.1 | 1.1 |
| 真鍮(Bs:Cu65%) | 0.007 | 1.47 | 0.010(非磁性) |
| ステンレス(SUS304) | 0.0015(ULT05) | 1.14 | 0.002 |
| ニオブ(Nb) | 0.1 | 0.8 | 0.08(非磁性) |
| ニオブチタン(NbTi:Nb47%) | 0.0003 | 1.0 | 0.0003 |
| PTFE | 0.000035 |
＊超電導同軸ケーブルが完全に超電導になってから測定しています。
主要スペック表
| 部品番号 | 使用最大周波数（GHz） | 外部導体 | 誘電体 | 内部導体 | 熱量 （μw/k）* | 最小曲げ 半径 （mm） | 対応コネクタ | |||
| 外径 （mm） | 材質 | 外径 （mm） | 材質 | 外径 （mm） | 材質 | 4K-20K | ||||
| NbTiNbTi085 | 40（65GHz 用まで対応可能） | 2.20 | NbTi | 1.62 | 発泡PTFE | 0.51 | NbTi | 0.3 | 30.0 | SMA, APC2.9, APC2.4, APC1.85 |
| NbTiNbTi047 | 1.19 | 0.94 | 0.29 | 0.09 | 10.0 | |||||
*ケーブル長10cm（コネクタ部含まず）の片側4K に熱アンカを取ったときに、もう一方のコネクタが20K または100K になるのに必要な熱量。
| コネクタタイプ | SMA | 2.9mm（K） | 2.4mm | 1.8mm（V） |
| 使用最大周波数（GHz） | 18.5 | 40 もしくは（46） | 50 | 60 もしくは（65） |
