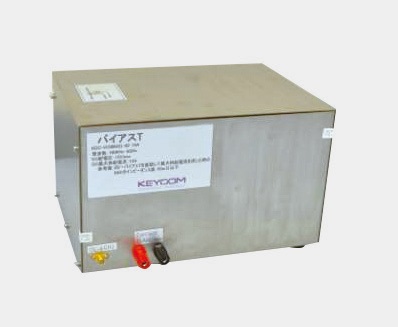

BYT05大电流Bias T
-
- BYT05大电流Bias T
- KAGAKU
- BYT05
- 日本
- 现货
产品详细介绍
Feature
最大供給DC 電流が15A の大電流用バイアスT です。
仕様
| 周波数 | 100kHz-6GHz | |
| DC 耐電圧 | 20V | |
| DC 最大供給電流 | 15A | |
| 挿入損失 | 4dB 以下 | ノイズフロア |
| 反射減衰量 | -8dB 以下 | 10MHz < f < 200MHz |
| 出力電圧 | 0.5V @ –73dBm 入力 | 標準値 |
| 2.5V @ +17dBm 入力 | ||
| 出力負荷抵抗 | MIN100 Ω | |
| パルス応答 | 30ns 以上から測定可能。 | |
| 200ns 以上でCWと同出力電圧。 | ||
| 供給電源Vs | +3V-+5.5V 10mA 以下 | |
| RF コネクタ | SMA（f） | |
| 電源コネクタ | JST PA コネクタ #1Vs #2GND | |
| 外形寸法 | 29.5（L）× 29.5（W）× 14.5（D）mm コネクタを除く | |
| 30.5（L）× 46.5（W）× 14.5（D）mm コネクタを含む | ||
| 取付穴2 × φ2mm、25（L）× 25（W）mm | ||
| 質量 | 2.6kg |
| ベクトルネットワークアナライザを用いる場合はDUT のかわりにOpen、Short、Load のキャリブレーション を行う。その後2 つのバイアスT を直結した場合、S11 およびS21 は次の通りである。 ・S11：–30dB 以下（100kHz-6GHz） ・S21：1dB 以下（100kHz-6GHz） ネットワークアナライザを接続した場合のダメージ防止処置 DC 最大供給電流を流した時、RF 入力- RF 出力間が絶縁されていることを確認する |
オーダー情報 【Model No. および 部品番号（もしくはご要望） をご連絡ください】
| 部品番号 | 特性インピー ダンス（Ω） | 最低周波数 （Hz）（–3dB） | 最高周波数 （Hz） | DC 耐電圧 （V）（最大） | DC 最大供給 電流（A） | 反射減衰量 （dB）（最大） | コネクタ大きさ （mm） |
| KDC-H100K6G-02-15A | 50 | 100K | 6G | 20V | 15 | -8 | SMA(f),N(f) |
