オーダー情報 - Model No. および 部品番号（もしくはご要望） をお知らせください
| 部品番号 | パスバンド 中心周波数 fo MHz |
3dB 通過帯域幅 MHz |
通過帯域 挿入損失 dB |
帯域外減衰量 | 入出力 VSWR |

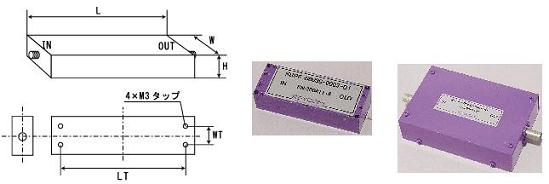

入出力 | 寸法 mm(max.) W×L×H |
|
| 低周波側 | 高周波側 | |||||||
| BPF3000-1 | 3.0 | 0.15min. | 4.0max. | DC~2.7GHz 30dBmin. |
2foにて30dBmin. | 1.9max | SMA(f) | 140×40×30 |
| BPF5000-1 | 5.0 | 0.2min. | 4.0max. | DC~4GHz 30dBmin. |
2foにて30dBmin. | 1.9max | SMA(f) | 140×40×30 |
| BPF10000-1 | 10.0 | 0.35min. | 4.0max. | DC~8GHz 30dBmin. |
2foにて30dBmin. | 1.9max | SMA(f) | 120×40×30 |
| BPF15000-1 | 15.0 | 0.4min. | 4.0max. | DC~13GHz 30dBmin. |
2foにて30dBmin. | 1.9max | SMA(f) | 120×40×30 |
| BPF20000-1 | 20.0 | 0.4min. | 4.0max. | DC~17GHz 30dBmin. |
2foにて30dBmin. | 1.9max | SMA(f) | 120×40×30 |
