SYS11毫米波标量网络分析器
-
- SYS11毫米波标量网络分析器
- KAGAKU
- SYS11
- 日本
- 现货
产品详细介绍
Feature

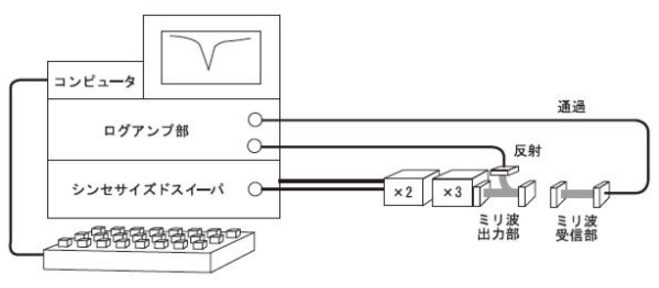

信号源にシンセサイズドスイーパを用いていますので、周波数精度が非常に高いです。
また、逓倍器をコンパクトにしていますので、ホーンアンテナなどを用いた実験では、大変操作性がよくなっています。
ミリ波部
|
部品番号
|
Q-01A | V-01A | E-01A |
| バンド | Qバンド | Vバンド | Eバンド |
| WR22 33-50GHz | WR15 49-75GHz | WR-12 57-90GHz | |
| 送信 | +0dBm min | -5dBm min | -2dBm min |
| +1dBm ティピカル | 2dBm ティピカル | 3dBm ティピカル | |
| 受信 | -50dBm min | -50dBm min | -50dBm min |
本体
|
部品番号
|
|
| SNA-02A | ・シンセサイズドスイーパ 10MHz~40GHz 分解能1Hz 出力11dBm |
| ・ログアンプ部 | |
| ・Windowsコンピュータ | |
| 機能 通過特性測定 Attenuator | |
| 反射特性測定 Return Loss |
校正キット ショート、ロード
|
部品番号
|
|
| QC-01A | Qバンド用校正キット |
| VC-01A | Vバンド用校正キット |
| EC-01A | Eバンド用校正キット |
