ANM04类型天线模式测量系统
-
- ANM04类型天线模式测量系统
- KAGAKU
- ANM04
- 日本
- 现货
产品详细介绍
マイクロ波～ミリ波帯 遠方界で測定！ 0.1度ステップの高精度で回転可能！！
水平方向および垂直方向のアンテナパターンを測定します。

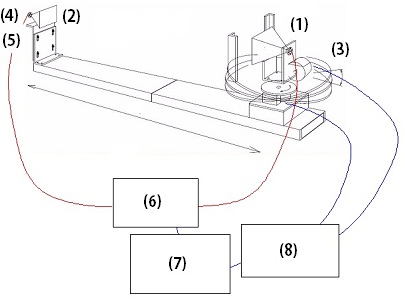

概要図
 |
| 1) | 送信アンテナ（試験用アンテナ） |
| 2) | 受信アンテナ |
| 3) | 発振器 |
| 4) | 検波器 |
| 5) | 周波数モジュール(75~78GHz, 0.2GHzステップ） |
| 6) | Vector network Analyzer |
| 7) | Azimuth Elevation Controller |
| 8) | Windows PC |
| オプション | 周波数モジュール FRM-18-26.5G: 18-26.5GHz 0.5GHzステップ FRM-26.5-40G: 26.5-40GHz 0.5GHzステップ FRM-40-60G: 40-60GHz 0.5GHzステップ FRM-60-90G: 60-90GHz 0.5GHzステップ FRM-90-110G: 90-110GHz 0.5GHzステップ |
オーダー情報 - Model No. および 部品番号（もしくはご要望） をお知らせください
| 部品番号 | ANM04-01 |
| 回転制御 | 送信側水平：370°、垂直方向：±10°、ステップ：0.1°~5°可変 |
| 方位補正 | パターンプロファイルのピーク点へのオフセット補正 |
| 入力データの平均化 | 1~128 |
| 測定周波数 | 75~78GHz |
| 表示項目 | 振幅、3dB低下全角、利得 |
| データ取込 | CSV形式データを生成し、EXCELへの取込可能 |
