ANT49小型微波炉测量系统
-
- ANT49小型微波炉测量系统
- KAGAKU
- ANT49
- 日本
- 现货
产品详细介绍
Feature
コンパクトレンジ法を用いてアンテナの特性を評価するシステムです。
アンテナをアジマスまたはエレベーション方向に回転させることにより、
アンテナパターンを測定するプログラムも同時にご提供します。
アンテナをアジマスまたはエレベーション方向に回転させることにより、
アンテナパターンを測定するプログラムも同時にご提供します。

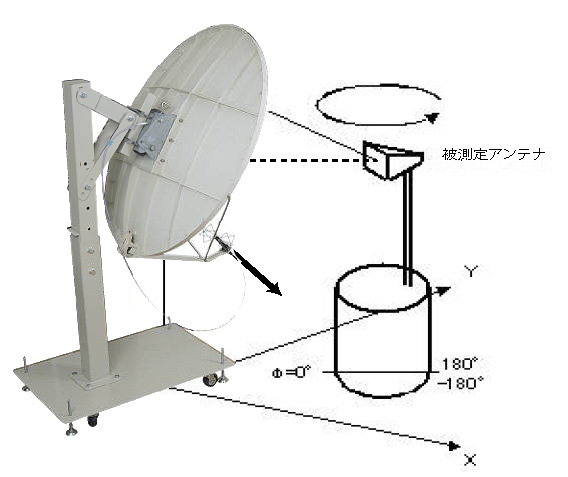

測定システム
| 回転制御 | 水平方向 : 受信側±120° |
| ステップ : 0.1°~10°可変 | |
| 方位補正 | パターンプロファイルのピーク点へのオフセット補正 |
| リターンロス | ネットワークアナライザのS11を用いる |
| ゲイン | 標準アンテナとの比較による |
| 入力データの平均化 | 1 ~ 128 |
| 測定周波数 | 最大140GHz |
| 表示項目 | 振幅、3dB幅角度、利得 |
| データ取り込み | CSVにより、Excelへデータ取り込み |
発注の仕方
|
CYCSCAN-02 |
円筒スキャナ/コントローラ |
測定システムに示した内容 |
|
DMP-0021731-02 |
測定ソフトウェア |
データ例に示した内容 |
|
PA-01 |
オフセットパラボラアンテナ 平面波精度 : 1/8λ |
有効幅 水平 : 1,550mm 周波数 5GHz ~ 30GHz |
|
PA-02 |
有効幅 水平 : 850mm 周波数 5GHz ~ 30GHz |
|
|
RH90S19SMA(f)7 |
ホーンアンテナ（同軸導波管変換機付） |
8.2 ~ 12.4GHz(WR90) |
|
RH62S22SMA(f)7 |
12.4 ~ 18GHz(WR64) |
|
|
RH42S23SMA(f)7 |
18 ~ 26.5GHz(WR42) |
|
|
RH28S23SMA(f)7 |
26.5 ~ 40GHz(WR28) |
|
|
RH19 |
アンテナ（導波管接続） |
40 ~ 60GHz |
|
RH12 |
60 ~ 90GHz |
|
|
RH10 |
75 ~ 110GHz |
|
|
RH8 |
90 ~ 140GHz |
|
|
CM06D-APC2.9(m)APC2.9(m)-2000 |
測定用同軸ケーブル |
2本 |
|
GP-01 |
GPIB接続ケーブル |
|
|
VNA |
ネットワークアナライザ |
併せてご購入いただけます |
|
Windows PC |
|
併せてご購入いただけます |
