特長
- 解析および表示内容が充実しています。
- 高速測定が可能です。 例）256 × 256 ポイント：30 分（ベクトルネットワークアナライザの性能に依存します）
仕様

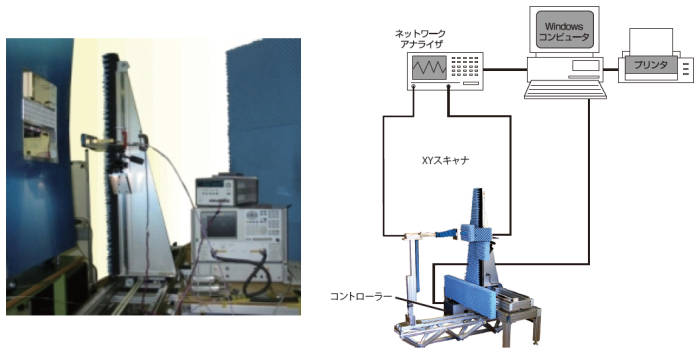

XY-20（XY スキャナ/ コントローラ）
| 走査の方式 | 平面走査 |
| 走査範囲 | 1200 × 1200mm |
| 位置精度 | 0.1mm rms |
| 位置設定分解能 | 0.01mm |
| 外形寸法 | 2000（W）× 2000（H）× 2000（D）mm |
| 電源 | 80-120VAC、500W |
DMP-142081111-05（解析ソフトウェア）
|
形式 |
PC |
|
CPU |
Pentium 4 以上 |
|
メモリ容量 |
512MB 以上 |
|
解析項目 |
ファーフィールド、開口分布 |
|
表示形式 |
3D 表示、XY 表示、等高線表示 |
|
金属導波管プローブアンテナ |
※詳細は、別表を参照してください。 |
|
Windows PC |
※ご準備ください。 |
|
ベクトルネットワークアナライザ |
お持ちでない場合には、合わせて手配いたします。 ご希望がございましたら、詳細をお知らせください。 |
オーダー情報 【Model No. および 部品番号（もしくはご要望） をご連絡ください】
| 部品番号 | 品名 |
| XY-20 | XY スキャナ/ コントローラ |
| DMP-142081111-05 | 解析ソフトウェア |
金属導波管プローブアンテナ詳細 フランジタイプ(角)
| 部品番号 | 周波数（GHz） | 導波管規格 | 標準長さ（mm） | |
| PA430S | UG437A/U | 1.7-2.6 | WR-430 | 300 |
| PA284S | UG53/U | 2.6-3.95 | WR-284 | |
| PA187S | UG149A/U | 3.95-5.85 | WR-187 | 250 |
| PA137S | UG344/U | 5.85-8.2 | WR-137 | 200 |
| PA90S | UG39/U | 8.2-12.4 | WR-90 | 120 |
| PA62S | UG419/U | 12.4-18 | WR-62 | |
| PA42R | UG595/U | 18-26.5 | WR-42 | |
| PA28R | UG599/U | 26.5-40 | WR-28 |
金属導波管プローブアンテナ詳細 フランジタイプ(丸)
| 部品番号 | 周波数（GHz） | 導波管規格 | 標準長さ（mm） | |
| PA42R | UG425/U | 18-26.5 | WR-42 | 120 |
| PA28R | UG381/U | 26.5-40 | WR-28 | |
| PA22R | UG383/U | 33-50 | WR-22 | |
| PA19R | UG383/U | 40-60 | WR-19 | |
| PA15R | UG385/U | 50-75 | WR-15 | |
| PA12R | UG387/U | 60-90 | WR-12 | |
| PA10R | 75-110 | WR-10 | ||
| PA8R | 90-140 | WR-8 |
