RCS01 RBS（雷达反射断面积）测量系统

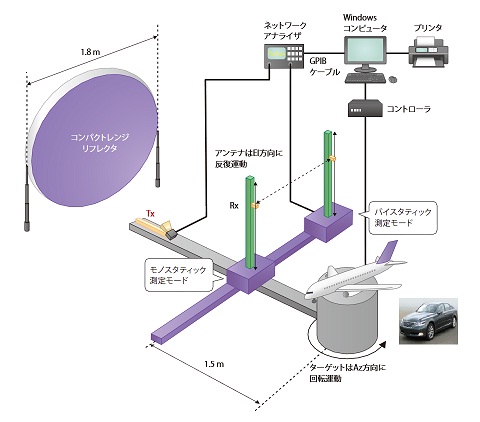

・コンパクトレンジアンテナ（コンパクトレンジリフレクタ）の平面波送信機能（もしくは受信機能）を使用して、EL方向に移動可能なマストに取り付けた 計測用アンテナを使用して近傍界の受信を行います。
・ ターゲットをAZ方向に回転して、　ターゲット全方位を測定します。
・ 受信アンテナをコンパクトレンジアンテナの中央前面に配置すると、モノスタティック測定が、 脇に配置すると、バイスタティック測定が可能になります。
・ 受信データをもとに、数学的遠方界処理を行い、RCS(レーダー反射断面積）および画像を評価できます。
・ カセグレンアンテナなどを利用し、モノスタティックばかりでなく、バイスタティックのRCSを測定できます。



仕様例

コンパクトレンジアンテナ	直径1.8m
試料	最大1m径
周波数	1.7GHz~26.5GHz
回転台	360°、0.1°ピッチ
Rx移動量	水平1m、垂直1m、手動

オーダー情報 - Model No. および 部品番号（もしくはご要望） をお知らせください

名称	部品番号	仕様
コンパクトレンジアンテナ (コンパクトレンジリフレクタ） *ご希望により、各種選択可能。お問い合わせください。	CRA-01	オフセットパラボラタイプ　1.8m径、試料：1m径
	CRA-05	ロールエッジタイプ テストゾーン：円筒形0.5m x 0.5m以上 周波数範囲：6GHz~110GHz アンプリチュードテーパー：1dB以下@110GHz アンプリチュードリップル：+-0.4dB以下@110GHz 位相変動：30度以下@110GHz
機構およびコントローラおよび制御ソフトウェア *ご希望により、各種選択可能。お問い合わせください。	MONOCONT-03	モノスタティック機構 ベンディングモーメント:(90kg-m)以上 垂直耐荷重：273kg以上 アジマス軸の駆動トルク：21kg-m以上 エレベーション軸の駆動トルク：58kg-m以上 アジマス軸の回転速度：720deg./min.以上 エレベーション軸の回転速度：180deg./min.以上 角度精度:+-0.03度以内 アジマス軸の回転範囲：+-190度～+-210度 エレベーション軸の回転範囲：+-90度以上。なお、この範囲に任意で設置が可能である。 ターンテーブルのサイズ:直径300mm以上、高さ0.5m以下、重量100kg以下 コントローラ 軸の角度を小数点以下3桁以上表示できる。 ローカルコントローラを有し、速度・角度・回転動作を制御可能。 LANインターフェースを有する。 トリガパルス出力を有し、トリガパルス出力は正負を選択可能。 トリガパルス出力はパルス幅の設定が可能。 角度回転動作において、コントローラで指定した角度に停止する。 コントローラにて、オフセット角度の設定が可能。 高さ200mm以下、幅490mm以下、奥行600mm以下である。 必要電圧は100~115V/10A（以下）である。 制御ソフトウェア モノスタティック機構、コントローラ、ネットワークアナライザを制御可能。 モノスタティック機構の回転開始/終了角度、測定間隔を指定可能。 VNAの測定チャンネル、測定周波数範囲、バンド幅を指定可能。 LANインターフェースを有する。 RCS値の校正が可能。 収集したデータを元に表示、解析、出力が可能。 必要電圧は100~115V/10A（以下）である。
	RCSCONT-01	バイスタティック 回転：360°、0.1°ピッチ 水平：1000m 垂直：1000m 手動



名称	部品番号	仕様
アンテナ  部品番号記載方法： ・同軸導波管変換器付 ・ホーンアンテナまたはプローブアンテナ ・ハイフンの後に　ホーンアンテナの場合はH、プローブアンテナの場合はPを記載。 ・HもしくはPの後に希望gainを記載。 ・例） AK42-H10dBi	AK430-	1.7GHz~2.6 GHz
	AK284-	2.6GHz~3.95GHz
	AK187-	3.95GHz~5.85GHz
	AK137-	5.85GHz~8.2 GHz
	AK90-	8.2GHz~12.4GHz
	AK62-	12.4GHz~18  GHz
	AK42-	18GHz~26.5GHz
	AK34-	22GHz~33GHz
	AK28-	26.5GHz~40GHz
	AK22-	33GHz~50GHz
	AK19-	40GHz~60GHz
	AK15-	50GHz~75GHz
	AK12-	60GHz~90GHz
	AK10-	75GHz~110GHz
	AK8-	90GHz~140GHz
測定用同軸ケーブル *ご希望により、各種選択可能。	例) CM06B-APC2.9(m)APC2.9(m)-3m 2本
GPIBインターフェース	GP-01
近傍界遠方変換ソフトウェア	DMP-02120517-06	表示形式：XY表示、極座標表示
