特長
1．受信に大口径レンズアンテナを使用することにより、細いビームが受信でき鮮明なイメージ像が得られます。2．送信に小型のアンテナを用いることにより、大口径レンズの前面の軸線上に配置できます。
このことにより、精度の高いモノスタティックRCS(レーダークロスセクション)が算出できます。
3．エンジンのエアインテークマニホールドなど機体等の一部のRCSも算出できます。
仕様
| 周波数 | 9.6GHz±500MHz | |
| 出力 | 5mWmin(ピーク) | |
| 観測レンジ | 2m~10m | |
| アンテナ方式 | 送信 | フェルミアンテナ |
| 受信 | レンズアンテナ | |

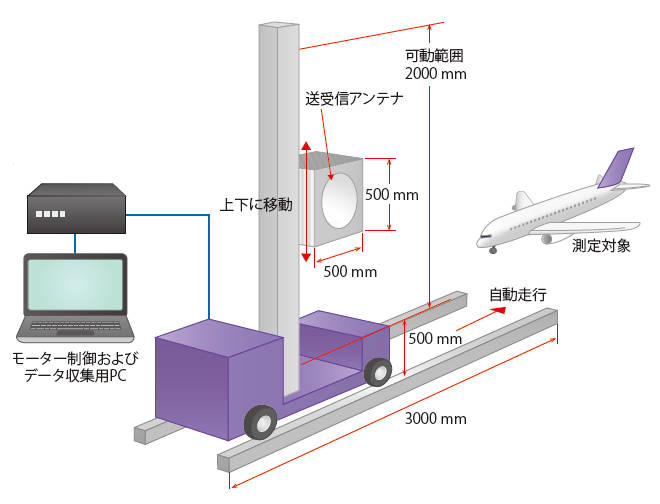

| アンテナ移動量 | 縦方向 | 2m (分解能 30mmピッチmin) |
| 横方向 | 3m (分解能 30mmピッチmin) | |
| 表示の種類 | 1) 2Dイメージ 2) 全体RCS 3) 部分RCS |
|
| 測定対象のアジマス | ・測定器を用いてアジマスを算出する機能 ・アジマスの測定結果をファイルに自動出力する機能 |
|
RCS 測定結果例 [測定対象:旅客機(模型) 長さ:1.5m 表面:アルミニウム]
| 測定対象 | RCS[dBsm] |
| 飛行機(下から) | 6.27 |
| 飛行機(横から) | 5.15 |
| 飛行機(前から) | -8.89 |
|
レーダーターゲット [金属球タイプ(直径:254mm)] |
-12.50 |
拡張性
本システムは電波暗室での使用が前提ですが、将来室外において実機を測定する場合には、マイクロ波出力 の増強、周波数帯域の縮小、アンテナ移動量の拡大のための拡張を行うことにより、実現できます。
オーダー情報 - Model No. および 部品番号（もしくはご要望） をお知らせください
| 部品番号 | 品名 | 数 量 |
| IM-RCS-01 | 本体 | 1 |
| 5947 | Ｙステ－ジ（コントローラ、ＰＣソフトウェア付）高さ 2.0m、台車、台車自動移動機能付 | 1 |
| 5708 | 送受信アンテナ（ケーブル付） | 1 |
| 5948 | 9.6GHz 送受信システム | 1 |
| 5805 | データ処理装置 | 1 |
