SG76-77G雷达系统
-
- SG76-77G雷达系统
- KAGAKU
- SG76-77G
- 日本
- 现货
产品详细介绍
特長
- 自動車バンパー付近のレーダーのアライメント調整
- レーダカバーの特性試験(挿入損失とビームチルト)
仕様
| 周波数範囲 | 76~77GHz |
| 使用温度範囲 | 0度~40度 |
| データ更新速度 | 4Hz(250ms/点) |
| 角度の測定精度 | ±0.1° |
| レーダカバーの挿入損失とビームチルトの同時測定 | 可 |

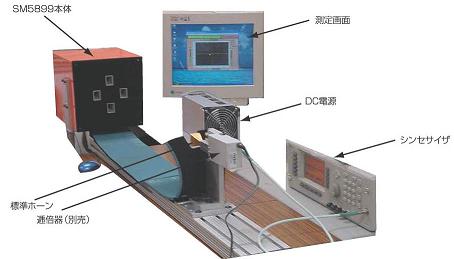

システム構成(レーダカバー特性測定の場合)
| 型名 | 製品名 | 数量 |
| SM5899 | レーダ・アライメントシステム(RAS) | 1 |
| DC電源(DC12V, 3A) | 1 | |
| VGAモニタ | 1 | |
| SG76-77G | シンセサイザ | 1 |
| SM5888 | 逓倍器 | 1 |
| RFケーブル, 2m, SMAオスコネクタ | 1 | |
| 標準ホーンアンテナ(固定治具付) | 1 | |
| RAS固定治具 | 1 | |
| 材料固定治具 |
| 周波数範囲 | 76~77GHz |
| 使用温度範囲 | 0度~40度 |
| データ更新速度 | 4Hz(250ms/点) |
| 角度の測定精度 | ±0.1° |
| レーダカバーの挿入損失とビームチルトの同時測定 | 可 |
DC電源は、ご指定のものを別途ご相談に応じます。
VGAモニタには標準のPC用モニタが使用できます。
