EAS05反射减衰量测量系统

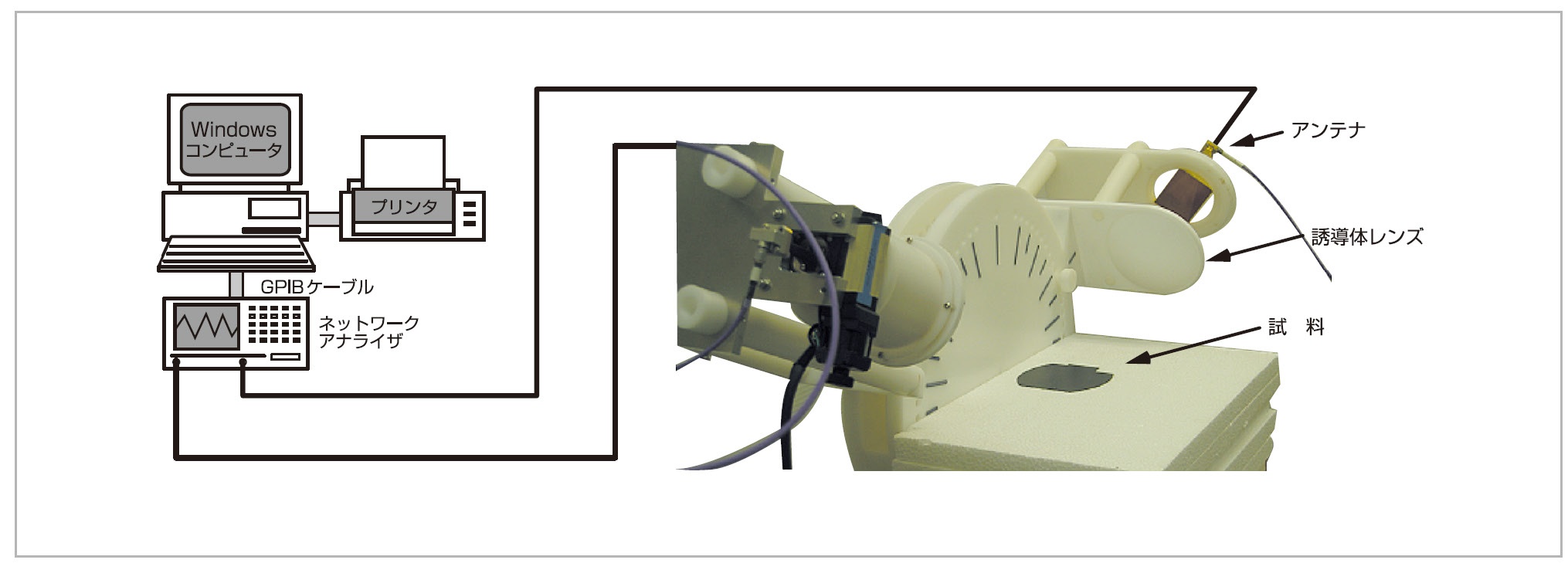

ミリ波をレンズで絞って試料に照射し、その反射量を高精度に測定します。
なお、反射波が送信部に戻 る量を測定するS11タイプと、斜め入射し他端に出射するS21タイプの２つを選択できます。
ミリ波を絞る最小直径（スポット径）は波長の２倍程度です。

• 76.5GHz : 8mm

高精度の理由

• ホーンアンテナとレンズの間が自由空間なので、不要反射が発生しないため、 位相の乱れが発生しません。
• なお、ホーンアンテナの位置を前後に動かすことにより、スポット径を変えるこ とができます

• 仕様

  周波数	26.5 ~ 110GHz
  入射角（半角）	最小0°, 最大90°
  本体サイズ	高さ800mm, レンズ径120mm, 重量50kg

  オーダー情報 - Model No. および 部品番号（もしくはご要望） をお知らせください

  部品番号	品名	数量	周波数
  LAF-26.5B	本体	1	26.5 ~ 110GHz
  RH28S10MA(f)	アンテナ（同軸タイプ）	2	26.5 ~ 40GHz
  RH19S10	アンテナ（導波管タイプ）	2	40 ~ 60GHz
  RH12S10	アンテナ（導波管タイプ）	2	60 ~ 90GHz
  RH8S10	アンテナ（導波管タイプ）	2	90 ~ 140GHz
  DMP-20	構成、グラフ化用ソフトウェア	1	全周波数
  GP-01	GPIB接続ケーブル	1
