RAD80鸟观测雷达

風力発電事業において重大な課題である稀少猛禽類等（注１）のバードストライクを抜本的に解決するために、
鳥類の飛翔座標、飛翔速度、方向等を捕捉し飛翔パターンを把握するレーダー技術を開発・実証しています（注２）

Notes

注１ ： 稀少猛禽類等としてはオジロワシ、オオワシ、イヌワシ、クマタカ等を想定しています
注２ ： 本技術は、環境省「ＣＯ２排出削減対策強化誘導型技術開発・実証事業
（３Ｄレーダー技術を活用したバードストライク対策システムの開発実証）」により環境省の委託を受けて
キーコム株式会社、株式会社エックス都市研究所、アジア航測株式会社等が共同開発しようとしているものです
（平成２６年度～平成２８年度までの３ヵ年を想定）

Feature

・鳥類の飛翔高度も測定できる３Ｄレーダー
・補足後、追尾モードに切り替えることで飛翔パターンを把握します。（種類別に使用）
・高度のクラッタ抑制性能を有しています
・鳥の羽ばたきの状況に応じたレーダーデータが取得可能です

主な仕様

分解能	距離分解能 : 15m （帯域幅相当値） 方向分解能 : 2.2度 （測角精度：0.2度rms） 仰角分解能 : 25度 （測角精度：0.5度rms）
データレート	4 秒／回

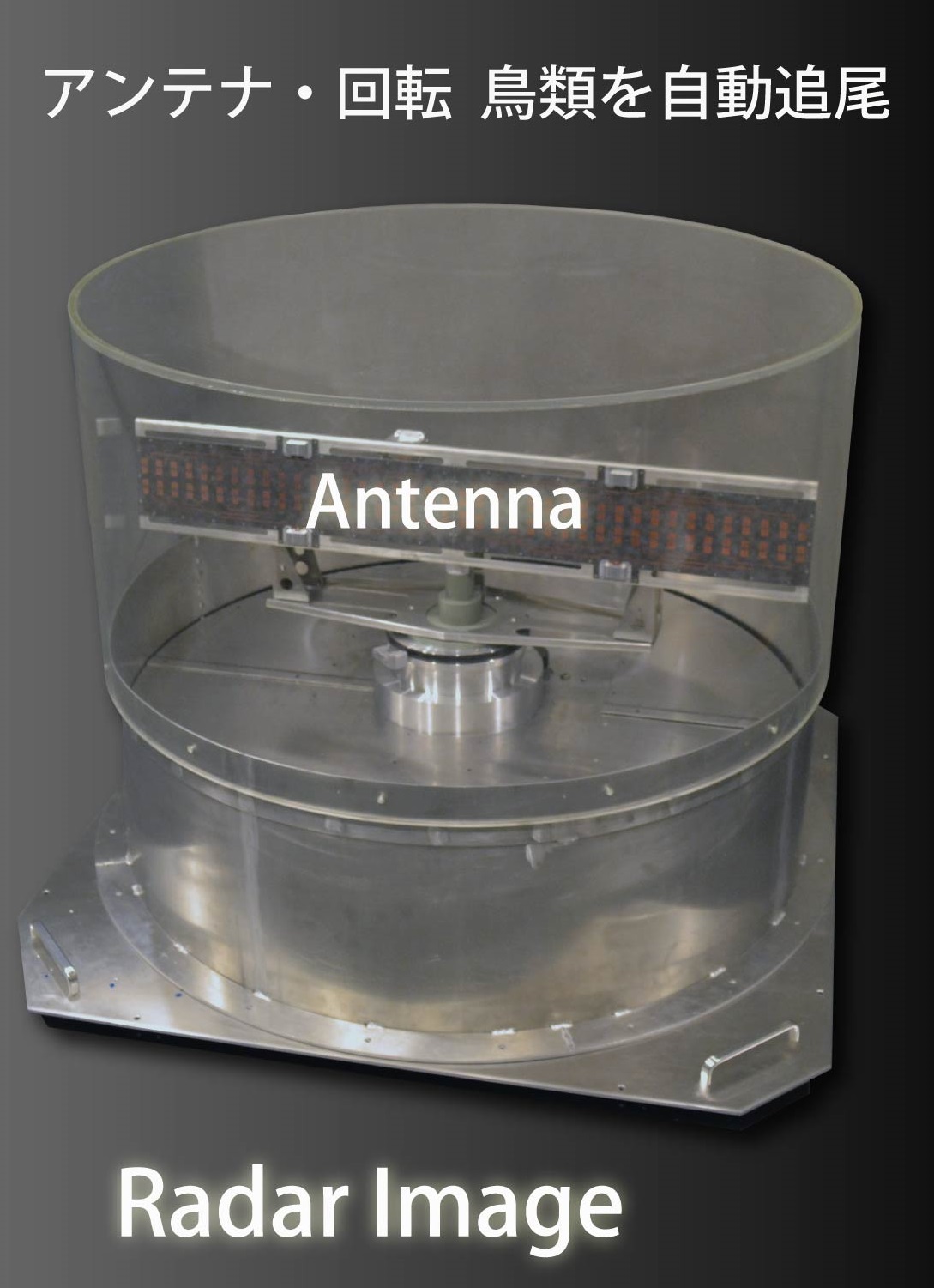

レーダ方式	機械回転アンテナ仕様のパルスドップラ方式
周波数	X 帯
送信電力	320W
クラッタ抑圧性能	グランドクラッタに対して80dB 以上
取得／表示データ	目標のPPIスコープ表示 目標の移動ベクトル 目標のRCS評価値 観測領域の地図表示（背景画像） 識別モードによる鳥の種別の把握 受信データの保存／再生
