移相器
-
- 移相器
- KAGAKU
- T072-2066B
- 日本
- 现货
产品详细介绍

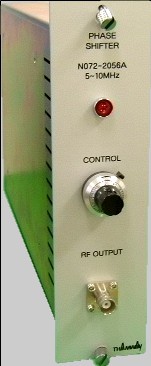

| 移相器 |
| 相位装置是对输入信号的相位进行变化输出。根据位相控制方式不同而生产了各种类型。 |
| （１） | 八度音阶带方式 |
| 这是一种成本最低的方式，是由90度混合型变压器和可变电容二极管构成的。通过直流电压控制，可以使输出信号的位相连续变化。频带宽度是有90度混合型变压器来决定的。 | |
| （２） | 频率转换方式 |
| 将输入的高频信号先转换成中间频率，然后再转换成原有频率。这时所有的局部振动频率信号的位相发生了变化，从而使输出信号的位相发生变化。这种方式的特点是即使舒服频率有所变化，位（移）相量也是一定的。 | |
| （３） | PLL 方式 (APC) |
| 输入信号的相位和输出信号或者来自外部的信号相位相比较，反馈控制循环中，根据其滞后量来改变输出信号的相位。是稳定度最高的方式。和恒温槽一起使用的话，其相位稳定度可以保持在0.2度以下。 | |
| （４） | IQ 方式 |
| 其特性是使用IQ调节器，在宽带频带上具有非常好的线性效果。 |
| ・根据式样要求设计，制作(在3GHz之内) |
| ・位相稳定度如果在内置恒温槽里中可以在0.2度之内. |
| ・外形和尺寸可以根据NIM, JIS, EIA,架子，小型铝箱等要求来选择。 |
| 频率 | 在3GHz之内的任何单一频率中， 八度音阶范围，复数的八度音阶范围的切换宽带频带。 |
| 输入阻抗 | 50Ω |
| 输入电平 | 0dBm |
| 输入VSWR | 小于1.5 |
| 输入接口 | BNC, N, OSSM, SMA等 |
| 输出阻抗 | 50Ω |
| 输出电平 | 0dBm |
| 输出接口 | BNC, N, OSSM, SMA等 |
| 通过损耗 | 0dB (内置放大器类型) |
| 频率平面 | ±1.0dB以内 (根据类型不同而异) |
| 谐波失真 | -15dB typ |
| 位相控制方式 | ①八度音阶频带 ②频率转换 ③PLL (APC) ④IQ |
| 控制方法 | ，模拟电压，数字控制，转盘调节 |
| 控制模式 | 连续，档次 |
| 移相范围 | 360度以上 |
| 选项 | 振幅调节 (限位器等)， 相位表，外部控制等 |
| 电源 | DC 电源, AC100V, AC200V, AC220V |
| 外形 | NIM, JIS, EIA, 架子，小型铝箱等 |
| ■移相器 T072-2066A |
| 本装置是八度音阶频带的移相器模式。输入信号的位相，通过来自外部的控制电压，在0度到360度的范围内可以连续调节。 |
 |
|
||||||||||||||||||||||||||||||||||||||||

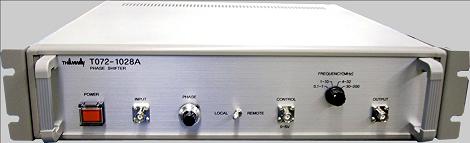

| ■移相器 T072-1028A |
| 本装置为使用了IQ模式的移相器。具有非常好的线性效果，在宽带频带中可以使用。在0.1MHz至200MHz范围频带中分4个档次，通过前控制板来切换使用。 |
 |
|
