高频放大器
-
- 高频放大器
- KAGAKU
- T145-5536A
- 日本
- 现货
产品详细介绍
本器は、ＥＭＩ試験をはじめ多目的に使用できるオールソリッドステート広帯域増幅器です。フルパワーで完全連続運転、広いダイナミックレンジと高い信頼性を実現しました。
| 特徴 |
| オールソリッドステート |
| 500kHz～3MHz(３４シリーズ) |
| 500kHz～15MHz(３６シリーズ) |
| ＣＷ／パルス対応 |
| 広帯域、高出力、小型 |
| 低 歪 |
| 低 価 格 |
| プラズマ、ＥＭＩ試験等、多目的 |

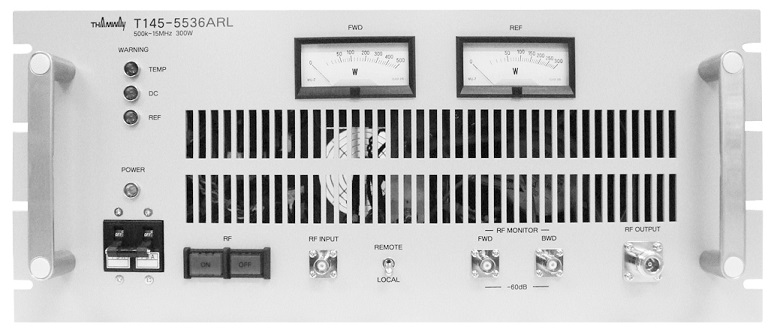

| 型式番号 | T145-5536A |
| 周波数帯域 | 500kHz～15MHz |
| 出力電力 | 300W |
| 電力利得 | 55dB |
| 利得偏差 | ±1.5dB |
| 高調波歪 | -20dB typ |
| 入力レベル | 0dBm |
| 入力ＶＳＷＲ | 1.5以下 |
| 入力コネクタ | BNC-FEMALE |
| 入出力 インピーダンス |
50Ω |
| 出力コネクタ | N-FEMALE |
| 保護回路 | 反射保護 温度異常 電源異常 |
| 電源 | AC100V 1.5kVA以下 |
| 外観 | 19インチJIS標準ラック用ケース |
| 外観寸法 | 480(W)×199(H)×450(D)(mm) （突起物含まず） |
| 型式番号 | 周波数(Hz) | 出力(W) | 外形寸法(mm) |
| T145-5734A | 500k～3M | 500 | 480(W)×249(H)×550(D) |
| T145-6034A | 500k～3M | 1k | 480(W)×249(H)×550(D) |
| T145-6334A | 500k～3M | 2k | 480(W)×600(H)×550(D) |
| T145-6534A | 500k～3M | 3k | 570(W)×1250(H)×850(D) |
| T145-6734A | 500k～3M | 5k | 570(W)×1500(H)×850(D) |
| 型式番号 | 周波数(Hz) | 出力(W) | 外形寸法(mm) |
| T145-4736A | 500k～15M | 50 | 480(W)×99(H)×450(D) |
| T145-5036A | 500k～15M | 100 | 480(W)×149(H)×450(D) |
| T145-5336A | 500k～15M | 200 | 480(W)×199(H)×450(D) |
| T145-5536A | 500k～15M | 300 | 480(W)×199(H)×450(D) |
| T145-5736A | 500k～15M | 500 | 480(W)×249(H)×550(D) |
| T145-6036A | 500k～15M | 1k | 570(W)×1000(H)×750(D) |
